Горелка предназначена для сжигания природного газа непосредственно в башенных распылительных сушилах, предназначенных для сушки жидких полидисперсных материалов. Горелка состоит из воздушного корпуса со сменным насадком и газовой части. Насадок является камерой воспламенения. Он имеет наклонный выходной торец, исключающий попадание в его полость части суспензии из рабочего объема сушила.

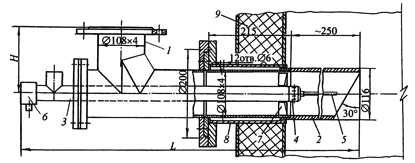

Горелка ГБС-300: 1 — воздухоподводящий корпус; 2 — съемный насадок; 3 — газовая труба; 4 — сопловой наконечник; 5 — контрольный электрод; б — клеммная коробка; 7 — завихритель; 8 — установочный патрубок; 9 — стенка сушила.

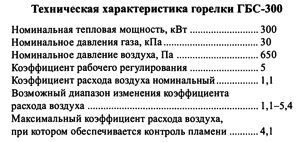

Газовая часть состоит из центральной трубы с наконечником, имеющим радиальные отверстия для истечения газа, и датчика ионизационного контроля пламени. На газовой трубе установлен завихритель воздуха, выполненный из 12 лопаток, установленных под углом 45° к оси горелки. Горелка устанавливается в монтажном патрубке на боковой стенке сушила, таким образом, что в рабочий объем выступает только съемный насадок горелки. При работе горелки воздух, проходя через лопаточный завихритель, приобретает вихревую структуру и истекает в насадок. Часть воздуха (около 5 %) выходит через боковые отверстия в выходном патрубке. Этот воздух создает подпор давления в кольцевой полости между корпусом горелки и установочным патрубком. Истечение этого воздуха происходит в рабочий объем сушила, что препятствует попаданию пылевидных материалов в кольцевую полость установочного патрубка. Газ, вытекая из отверстий газового сопла, проникает в вихревой поток воздуха. При этом образуется частично подготовленная газовоздушная смесь, которая воспламеняется. Насадок разогревается и является стабилизатором горения. Основной процесс горения про-исходит в объёме сушильной камеры.
