Вихревые горелки типа ГГВ предназначены для сжигания природного газа. Конструкция горелки предусматривает струйную подачу газа в закрученный поток воздуха. Центральная труба служит для ввода запальника, а также для установки форсунки при работе на мазуте.

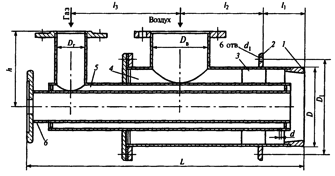

Горелки типа ГГВ: 1 — огневой насадок с пережимом; 2 — фланец; 3 — лопатки; 4 — воздушная камера; 5 — газовая камера; 6 — смотровая труба.

Примечания: 1-в числителе даны характеристики горелок при работе на газе с номинальным давлением 2 кПа, в знаменателе с давлением 30 кПа; 2-номинальное давление воздуха 1,6 кПа.

Горелки могут работать на газе низкого и среднего давления при соответствующем изменении числа и диаметра газовыпускных отверстий, просверленных в один ряд. Газ поступает в поток воздуха под углом 90° от центра к периферии. Крутка воздуха осуществляется лопатками, приваренными к наружной поверхности газового коллектора под углом 45°. Огневой насадок создает пережим потока, повышая устойчивость горения. Болтовое соединение воздушной камеры позволяет по-разному ориентировать между собой газовый и воздушный патрубки, а также производить при необходимости осмотр и ремонт внутренней части горелки без демонтажа ее с фронтового листа. В качестве стабилизатора пламени служит керамический цилиндрический туннель с внезапным расширением. Горелки обеспечивают полное сжигание газа при коэффициенте расхода воздуха 1,03-1,04. Коэффициент рабочего регулирования у основной серии горелок находится в диапазоне 4,3-4,5, а у горелок ГГВ-25 и ГГВ-500 — 6,2-6,3.
