Горелка регулируемая диффузионная типа ГРД применяется для торцевого отопления трубчатых вращающихся печей.

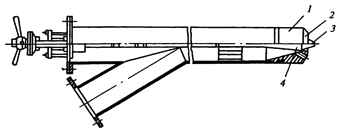

Горелка состоит из сопловой части 1 с расположенными в ней шестью соплами 2 и центральным соплом 3. В центральном сопле вдоль оси горелки перемещается профилированный дроссель 4. Газ, проходя через сопловую часть, разделяется на два потока, один из которых проходит в зазор между дросселем и соплом, а второй поток проходит через шесть периферийных каналов. При вводе дросселя в центральное сопло горелки скорость истечения газа из периферийных сопел и кольцевого зазора, образованного центральным соплом и дросселем, будет максимальной. При выводе дросселя скорость истечения газа из центрального сопла и периферийных сопел будет плавно изменяться от максимального значения до минимального.

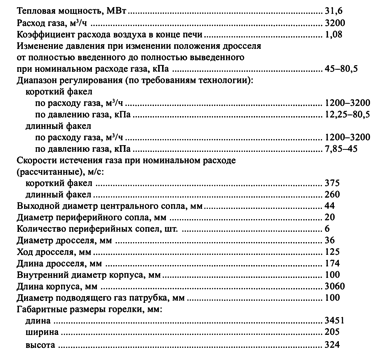

Основные паспортные данные горелки ГРД-2:
