Горелка полного предварительного смешения для безокислительного нагрева предназначена для камер скоростного безокислительного нагрева протяжных печей агрегатов непрерывного горячего оцинкования. Горелка работает на холодном природном газе и холодном воздухе. Согласно требованиям технологии горелка работает при а = 0,85-0,95 и обеспечивает содержание свободного кислорода в продуктах сгорания <0,003 %

.

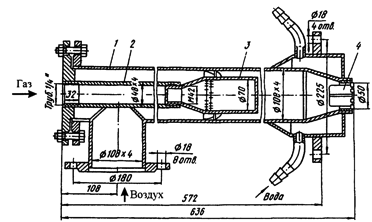

Горелка полного предварительного смешения для безокислительного нагрева: 1 — корпус; 2 — газовая труба; 3 — наконечник газового сопла (завихритель); 4 — стабилизатор горения.

Для хорошего предварительного смешения на пути воздуха установлены закручивающие лопатки, которые образуют профилированный смеситель. Газ подается мелкими струями в закрученный поток воздуха. Для стабилизации горения в носике горелки установлены пластины, на которых укреплен стабилизатор горения из колец. Пластины с кольцами разбивают поток газовоздушной смеси на мелкие струи, в результате чего выравниваются скорости, затрудняется проникновение пламени в горелку, увеличиваются пределы регулирования, а за пластинами и кольцами создаются зоны устойчивого воспламенения. Горелка работает в комплекте с дежурной электрозапальной горелкой. Основные характеристики ее работы в условиях противодавления в камере горения 50 кПа, приведены в таблице.
