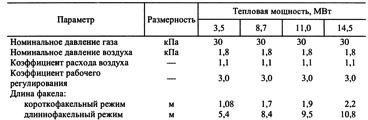

Горелка представляет собой двухпроводное устройство, имеющее подвижный газораспределительный дроссельный клапан, обеспечивающий постоянство расхода и давления газа при изменении режима горения. Разработана серия горелок, состоящая из четырех типоразмеров, тепловой мощностью от 3,5 до 14,5 МВт.

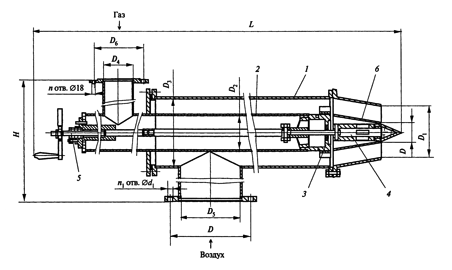

Горелка с регулируемой длиной факела: 1-корпус для подвода воздуха; 2-газовый канал; 3-дроссельная шайба; 4-газораспределительный клапан; 5-приводной механизм; 6-газовое сопло.

Горелка состоит из корпуса для подвода воздуха, газовой трубы, газораспределительного клапана, дроссельной шайбы и приводного механизма. Регулирование характеристик факела осуществляется путем перемещения газораспределительного клапана. При крайне правом положении клапана весь газ заходит в его внутреннюю полость и из этой полости через отверстия малого диаметра истекает под большим углом к потоку воздуха. В этом случае получается наиболее короткий факел с большим углом раскрытия. При крайне левом положении клапана основной поток газа вытекает через кольцевое сечение между клапаном и корпусом газовой трубы. В этом случае образуется длинный светящийся факел. При промежуточных положениях клапана образуется факел, работающий в переходной области.
